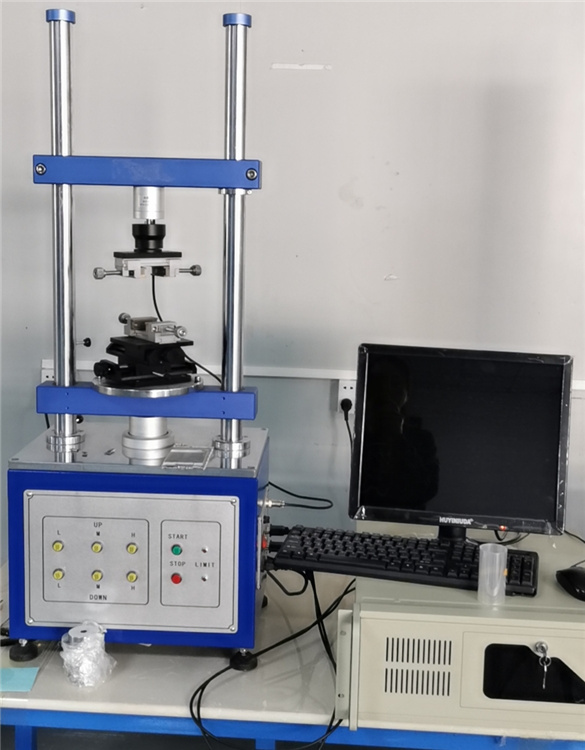

HH-1220插拔力試驗機（觸摸屏版）
發布時間：2021-04-28 01:58:22 點擊量：
HH-1220插拔力試驗機（觸摸屏版）
本機器適用于各種連接器之插入力及拔出力測試，搭配專用之自動求心裝置，將可得到完全準確之插拔力試驗解決各種連接測試的夾具問題，及測試時公母連接品能自動對準，不會有吃單邊的問題。
使用觸摸屏控制操作簡單、直觀。 獨立控制器控制馬達，使行程精確到高達0.01mm,這是其他機械控制行程或光電控制行程簡單插拔試驗機無法相比的； 程序設計中有荷重保護，當達到設定上下限值時試驗機自動停止動作，防止傳感器被撞壞。
普通非電腦式插拔試驗機有如下缺陷：功能單一，只能做插拔測試；行程是機械控制（調偏轉輪或者調光電開關），行程精度達不到連接器測試要求；無荷重保護，因?yàn)闇y(cè)試程序相當簡單，當客戶誤操作上下夾具撞到一起時，程序無法停止試驗機工作，以致力過大損壞傳感器；跟臥式插拔力比較，能配自動求心裝置，保證插拔測試時不插偏；功能強大，價格優惠，是連接器廠家一種經濟型實用性相當高的插拔試驗機。
| 機器規格 | 技術參數 |
| 測定最大荷重 | 50，20，5，2kg |
| 最小分解能 | 0.01 |
| 最大測定高度 | 150mm |
| 測定微調距離 | 0．01mm |
| 測定速度范圍 | 0-300mm/min |
| X．Y軸移動范圍 | 0-75mm |
| 傳動機構 | 滾珠螺桿 |
| 驅動馬達 | 伺服馬達 |
| 外觀尺寸 | 400x300x950mm |
PACING LIST
序號 名 稱 數 量 備 注
01 測試本機 1臺 主機
02 7″觸摸屏 1臺
03 控制軟件 1套
04 電源線 1根
05 插拔自動求心裝置 1個
06 測試棒 1根
07 夾片 8個
08 多功能夾具 2套
09 XY移動平臺 1個
10 傳感器 1個
11 連接線纜 3根
12 插板 1個
13 說明書 1本
14 合格證 1份
15 質保書 1份
