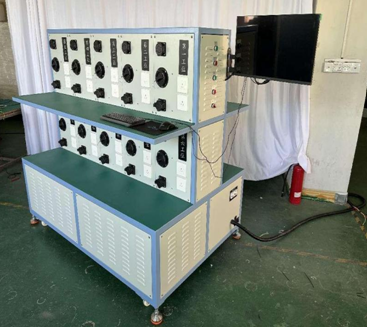

HHAT-4000交流充電樁智能老化測試臺
HHAT-4000交流充電樁智能老化測試臺
一 設備用途及適用產品
設備簡介
1.本交流充電槍老化測試機方案采用了先進的電腦控制與饋能負載,測試系統更加智能節能環保等特點。
2.智能：軟件自動監測老化，故障或不良自動切斷電源并提示報警信息
3. 設備自動短接故障樣品，其它工位繼續測試
4.節能：采用饋能負載實現電能回收，以實現節能
5.環保：電能回饋電網，不產生大量的熱量，避免試驗場所環境溫度升高
6.追溯：測試數據可數據實時查詢和追溯
適用產品
用于單相交流充電槍樁老化測試，確保產品出貨符合要求。適用于符合GB/T 18487.1-2015、IEC 62196-2-2016、
SAE J1772-2017、SAE J1772-2017 電動汽車交流充電槍/樁產品老化測試；
標準：單相美標
負載電壓：單相 AC 0~300V （外部輸入，電源用戶自備）
負載電流：1~40A 連續可設置
二 設備配置及技術參數
工位數量：每組二層，每層 5 工位，共 2 組背靠背，總計 20 工 位 ；
負載要求：每組接入 0-40A 智能電控負載，采用饋能負載；
供電插座：每工位配備 接線端；
每10工位配1路負載，共2路負載
充電插座：每工位配備單項交流充電國標插座（美標、歐標選配）；
模擬充電：模擬充電槍叢連接到充電整個過程
參數設定：工業電腦管理系統，負載電流和測試時間等參數在電腦中自由設定；
存儲要求：老化數據自動對應每個產品條碼存儲，可生成電子報表打印輸出；
數據上傳：與 MES 系統對接，數據可以上傳我公司追溯系統，可以隨時調閱；
工作電源：AC220V/50Hz，老化電源，AC380V/50Hz
設備尺寸：長 1800mm X 寬 1200mm X 高 1620mm
三、饋能負載
負載采用饋能負載，饋能式負載又叫能量回饋型電子負載，與普通電阻負載相比，它的工作方式
是利用電力電子變換技術在完成測試功率實驗的前提下，將被測電源的輸出能量循環再生利用，
將電能無污染的回饋電網，既節約了能源又不產生大量的熱量，避免了試驗場所環境溫度升高的問題。
四、軟件
該系統軟件具有一鍵測試，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測試數據
的追溯，操作臺按人體工學進行設計 ，設備可進行自檢。
1. 操作軟件采用中文界面，簡單易學；
2. 電腦化操作，所有測試一次完成
3. 可與 MES 系統相連
4. 可掃碼測試
5. 測試數據可追溯性
6. 測試數據可以自動保存為 EXECL 或者 TXT 文檔
